無線充電類型及電磁感應無線充電原理簡析
提起無線充電，我們首先可能想到手機無線充電器、無線充電家具，其實以上兩種無線充電應用采用的是同一種技術原理：電磁感應式無線充電，除此之外還有多種技術可實現無線充電。

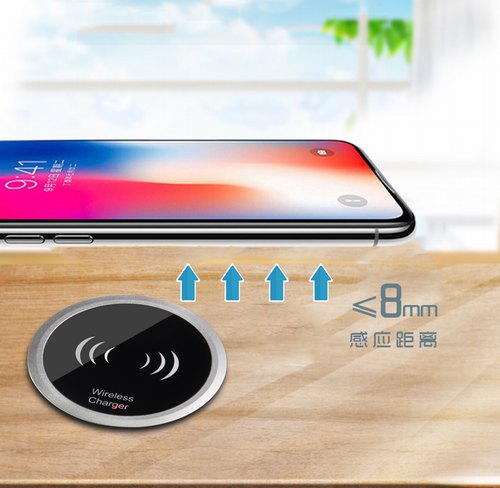

家具無線充電支架
我們知道無線充電是無線電能傳輸?shù)囊环N應用，何為無線電能傳輸呢？
無線電能傳輸（Wireless Power Transfer， WPT）指的是電能從電源到負載的一種沒有經過電氣直接接觸的能量傳輸方式，即無需能過電纜的充電方式。無線電能傳輸一直是人類的夢想，該充電方式更便捷、更安全，是充電技術的未來。
無線充電有何優勢？
通過無線充電可以使得用電設備（如手機、電腦、無人機、AGV引導運輸車等）擺脫線纜的束縛，避免由于金屬觸點的插拔引起的電弧或充電口磨損，在工業自動化生產線、水下及礦井設備、電動交通工具、植入式醫療器械、家用電器及消費電子產品等諸多重要應用中有著獨特的優勢。
無線充電技術從誕生至今已有一百多年的發展史，近年來，隨著電力電子控制技術及半導體功率器件和磁性元件性能的不斷提升，無線充電技術已應用于許多領域，其功率和充電效率已接近甚至超越傳統的有線充電方式，比如去年某手機廠商推出的80W無線快速充電器，充電效率遠遠超過有線快充。
無線充電技術的類型有哪些呢？
可以實現無線充電（電能傳輸）的技術主要有以下幾種方式：電磁感應式、電磁共振式、無線電波式、微波輻射式和激光式。
電磁感應式無線充電系統主要由傳輸變換器、松耦合變壓器的一次回路和二次回路三部分構成，其中傳輸變換器包括整流電路和高頻逆變電路，一次回路包括一次側補償裝置和松耦合變壓器的一次繞組，二次側補償電路和負載等。

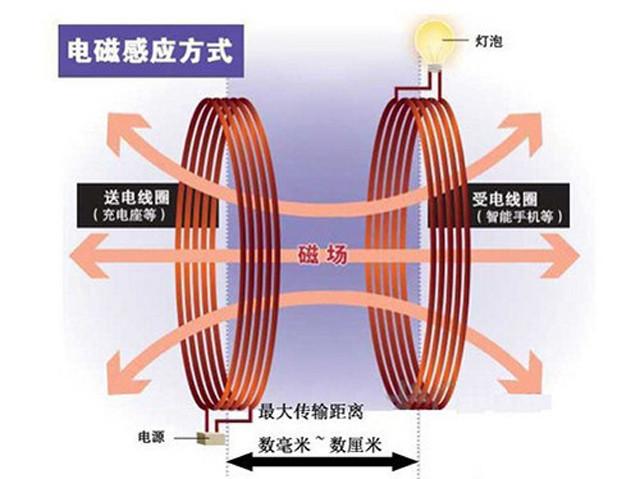

電磁感應無線充電方式
其電路的基本特征就是將變壓器的一次繞組和二次繞組分離，一次繞組與二次繞組之間有一段空隙，通過磁場耦合將一次電能傳送到二次側，這種結構稱為松耦合變壓器。
電磁感應式無線充電的特點包括：
1、存在較大氣隙，使得一、二次側無直接電氣接觸，一次側和二次側的耦合關系屬于松耦合，漏磁與勵磁相當，甚至比勵磁高。
2、傳輸距離較短，一般在厘米級甚至毫米級，一旦傳輸距離增加，系統效率迅速下降。
3、一次繞組與二次繞組的相對位置要求嚴格，當產生橫向位移或角度發生變化時，系統效率下降明顯。
4、如果金屬異物進入能量傳輸空間，可能會導致局部升溫，危害系統安全。
